ผู้เขียน หัวข้อ: >>> 50 W Guitar Amplifier (LM3886)  (อ่าน 80836 ครั้ง)
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #320 เมื่อ: กุมภาพันธ์ 19, 2012, 12:29:53 AM »

มารายงานผลครับ...
ก่อนจะเข้าเรื่อง ขอขอบคุณทุกท่านที่ให้ความรู้ในการทำแอมป์ครั้งแรก
ของผมด้วยครับ... พึ่งทำเสร็จครับ ทำทั่งวันเลยครับวันนี้
มาร์คเจาะติดตั้งอุปกรณ์ตี้งแต่ 9 โมงกว่า แก้ไขไปเรื่อยจนเข้าที่เข้าทาง
ก็ปาเข้าไปสองสามทุ่มเลยครับ มีรูปมาให้ดูครับ
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 19, 2012, 12:43:14 AM โดย tana » บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #321 เมื่อ: กุมภาพันธ์ 19, 2012, 12:30:45 AM »

1
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #322 เมื่อ: กุมภาพันธ์ 19, 2012, 12:31:16 AM »

2
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #323 เมื่อ: กุมภาพันธ์ 19, 2012, 12:36:42 AM »

3
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #324 เมื่อ: กุมภาพันธ์ 19, 2012, 12:37:11 AM »

4
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #325 เมื่อ: กุมภาพันธ์ 19, 2012, 12:38:41 AM »

5
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #326 เมื่อ: กุมภาพันธ์ 20, 2012, 02:16:53 PM »

ขอบคุณครับ คุณbirser
สำหรับวิธีการโม ตอนนี้ใส่เสียงแตกเรียบร้อยแล้วครับ
ที่ระบายความร้อนอยู่ข้างบนครับ ตัวสีดำๆ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #327 เมื่อ: กุมภาพันธ์ 20, 2012, 02:20:08 PM »

แอม์ปตัวนี้ถ้าไม่ใช้เอฟเฟ็กเสียงแตก เสียงของแอม์ปใสมากครับ
ผมใช้ Fet 2n5457 ทุกตัวเลยครับ
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 20, 2012, 02:20:54 PM โดย tana » บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #328 เมื่อ: กุมภาพันธ์ 20, 2012, 08:14:08 PM »

ขอบคุณครับ คุณbirser
สำหรับวิธีการโม ตอนนี้ใส่เสียงแตกเรียบร้อยแล้วครับ
ที่ระบายความร้อนอยู่ข้างบนครับ ตัวสีดำๆ

ออที่ระบายความร้อนข้างบนนี่เอง  เห็นสีดำๆ  เลยไม่ค่อยสังเกตอะครับ  ยิ่งตาถั่วอยู่ 55

ละเอฟเฟกเเตกเอาของไรใส่หรือครับ...
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #329 เมื่อ: กุมภาพันธ์ 21, 2012, 09:38:03 AM »

เสียงแตกตอนแรกใส่ Dirty Little Secret
แต่ลองเสียงไปเรื่อยๆ ปรับโทน ปรับ Gain
เสียงออกลำโพงมันขาดๆ หายๆ ไม่รู้เป็นที่เอฟเฟ็ก
หรือเป็นที่ลำโพง แต่พอไม่ใช้เอฟเฟ็กเสียงก็ออกปกติดี
เสียงกีต้าร์ใสมาก ก็เลยลองเปลี่ยนเอฟเฟ็กดู
เป็น MAXON OD 808 ครับ แต่ลองเสียงไม่นาน
ก็โอเคครับ ถ้าลองนานๆ จะเป็นอะไรอีกหรือเปล่ายังไม่รู้ครับ
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 21, 2012, 09:42:38 AM โดย tana » บันทึกการเข้า
comexi
ตะกั่ว
**
ออฟไลน์ ออฟไลน์

กระทู้: 17


ดูรายละเอียด
« ตอบ #330 เมื่อ: กุมภาพันธ์ 21, 2012, 10:06:37 AM »

รบกวนถามหน่อยครับ
ตอนนี้ผมทำแอม์ปวงจรของคุณนรินทร์เสร็จแล้ว
และลองเสียงดูเสียงโอเคเลยครับ แต่ตรงVR 1 M-A
หาไม่ได้เลยใส่ 1M-B เวลาหมุนมันจะกระโดดหน่อย
แต่ลองเล่นไม่นาน IC-LM3886 ร้อนมาก แล้วเสียงออกมาเพี้ยนๆ
แล้วก็ดังอื้อๆ ไม่มีเสียงกีต้าร์ออกมาเลย ไม่รู้เป็นเพราะฮัดซิ้งเล็กไป
หรือเปล่าครับ ลองจับหม้อแปลงไฟก็ร้อนเหมือนกัน

***และถ้าจะต่อเสียงแตกเข้าไปด้วยจะต่อยังไงครับ
ว่าจะต่อ HAO RUST DRIVER

ขอบคุณครับ


ขอแจ้งนิดนึงนะครับ  หม้อ  24-0-24  ต้อง  3A เต็มๆ  นะครับ แนะนำว่าควรสั่งพันจะดีกว่าซื้อสำเร็จตามร้านขายของชำนะครับ
ซิ้งค์ระบายความร้อนเล็กเกินไปสำหรับ  3886 ครับ   ควรใช้ซิง้ค์  ขนาด 4.5 นิ้ว  สูง 3.5 นิ้วนะครับ
บันทึกการเข้า
ZANK
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 758


ลำปางร้อนมาก

zank_pedals@hotmail.com
ดูรายละเอียด
« ตอบ #331 เมื่อ: กุมภาพันธ์ 21, 2012, 12:03:27 PM »

MAXON OD 808  มีวงจรไหมครับจะเอามาศึกษา ดัดแปลง โม
บันทึกการเข้า

ZANK
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 758


ลำปางร้อนมาก

zank_pedals@hotmail.com
ดูรายละเอียด
« ตอบ #332 เมื่อ: กุมภาพันธ์ 21, 2012, 12:08:17 PM »

รบกวนถามหน่อยครับ
ตอนนี้ผมทำแอม์ปวงจรของคุณนรินทร์เสร็จแล้ว
และลองเสียงดูเสียงโอเคเลยครับ แต่ตรงVR 1 M-A
หาไม่ได้เลยใส่ 1M-B เวลาหมุนมันจะกระโดดหน่อย
แต่ลองเล่นไม่นาน IC-LM3886 ร้อนมาก แล้วเสียงออกมาเพี้ยนๆ
แล้วก็ดังอื้อๆ ไม่มีเสียงกีต้าร์ออกมาเลย ไม่รู้เป็นเพราะฮัดซิ้งเล็กไป
หรือเปล่าครับ ลองจับหม้อแปลงไฟก็ร้อนเหมือนกัน

***และถ้าจะต่อเสียงแตกเข้าไปด้วยจะต่อยังไงครับ
ว่าจะต่อ HAO RUST DRIVER

ขอบคุณครับ


ขอแจ้งนิดนึงนะครับ  หม้อ  24-0-24  ต้อง  3A เต็มๆ  นะครับ แนะนำว่าควรสั่งพันจะดีกว่าซื้อสำเร็จตามร้านขายของชำนะครับ
ซิ้งค์ระบายความร้อนเล็กเกินไปสำหรับ  3886 ครับ   ควรใช้ซิง้ค์  ขนาด 4.5 นิ้ว  สูง 3.5 นิ้วนะครับ


3A ต้องเต็มครับ 24Vเต็มๆด้วย ซิงขนาด 4.5 นิ้ว  สูง 3.5 นิ้ว นี่ขนาดอย่างน้อยนะครับ ผมใช้ใหญ่กว่านี้นิดหน่อย
หม้อแปลงผมซื้อร้านอิเลคทั่วไป2ตัว  ขนาด3A 1 ตัว(ใช้กับปรีและเพาเวอร์)   1Aอีก1ตัว(ใช้กับเสียงแตกและรีเวิบ)
บันทึกการเข้า

Baracuda
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 913


เจ้าคงไม่กลัวความมืดกันใช่ไหม ?


ดูรายละเอียด
« ตอบ #333 เมื่อ: กุมภาพันธ์ 21, 2012, 06:01:10 PM »

ทำแอมป์เหนื่อยเหมือนทำเอฟเฟคที 3 ก้อนเลยครับ เห็นไม่มีอะไรเนี่ย -*-
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #334 เมื่อ: กุมภาพันธ์ 22, 2012, 10:04:10 AM »

ใช่ครับ.... คุณ Baracuda เหนื่อยมากครับ
ล้าเลยครับ ทั้งเจาะ ทั้งตะไบ
บันทึกการเข้า
ZANK
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 758


ลำปางร้อนมาก

zank_pedals@hotmail.com
ดูรายละเอียด
« ตอบ #335 เมื่อ: กุมภาพันธ์ 22, 2012, 05:07:30 PM »

ใช่ครับ.... คุณ Baracuda เหนื่อยมากครับ
ล้าเลยครับ ทั้งเจาะ ทั้งตะไบ

ยิ่งใส่เสียงแตก ใส่รีเวิบ วัดแล้ววัดอีก ยิ่งของผมผสมหลอดด้วย วัดจนเหนือ่ยกว่าจะได้เจาะ
บันทึกการเข้า

tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #336 เมื่อ: กุมภาพันธ์ 22, 2012, 06:42:55 PM »

ครับ... คุณZANK ผมเพิ่มหัดทำแอม์ปครับ
ยังไม่กล้าลองทำแอม์ปหลอด แต่ถ้าอุปกรณ์น้อยและหาไม่ยาก
ก็น่าลองทำนะครับ
บันทึกการเข้า
Baracuda
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 913


เจ้าคงไม่กลัวความมืดกันใช่ไหม ?


ดูรายละเอียด
« ตอบ #337 เมื่อ: กุมภาพันธ์ 23, 2012, 01:16:51 PM »

ใช่ครับ.... คุณ Baracuda เหนื่อยมากครับ
ล้าเลยครับ ทั้งเจาะ ทั้งตะไบ

ยิ่งใส่เสียงแตก ใส่รีเวิบ วัดแล้ววัดอีก ยิ่งของผมผสมหลอดด้วย วัดจนเหนือ่ยกว่าจะได้เจาะ

กด like +1000 ครับ

ผมว่าจะทำหัวแอมป์แยกเหมือนกันยังคิดหนักเลยครับ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #338 เมื่อ: กุมภาพันธ์ 26, 2012, 10:20:44 PM »

หม้อแปลงแอม์ปไหม้เกิดจากอะไรครับ (ก่อนที่จะเจาะ เปิดฝาหรือปิดฝาก็ไม่มีปัญหาลองเล่น 5-6 ชั่วโมง)
คือว่าเมื่อวันเสาร์เจาะรูแจ็คเพื่อที่จะทำที่เสียบหูฟัง เจาะเสร็จก็ลองดูก็ใช้ได้ตามปกติ (ลองเป็นชั่วโมงไม่มีปัญหาอะไร)
พอประกอบปิดฝาขันน๊อต ลองเปิดทิ้งไว้สักพักมีกลิ่นไหม้เลยถอดปลั๊กไฟออก
ไม่รู้เป็นเพราะอะไร หม้อแปลงใช้ 3A ครับ 220w ออก 24-0-24 w

ลูกที่ 2 ก็ใกล้จะไหม้เหมือนกัน ลองโดยเปิดฝาหลายชั่วโมงไม่เป็นไรพอปิดฝาก็มีกลิ่นไหม้ขึ้นมาอีก
ไม่รู้ว่าจะช๊อตที่ฝาหรือเปล่าครับ ฝาจะติดไอซีกับที่ระบายความร้อนครับ (แต่ก่อนหน้านี้ ก่อนที่จะเจาะแจ็คหูฟังก็เล่นได้ปกตินะ)
รบกวนท่านใดพอจะรู้สาเหตุช่วยบอกหน่อยครับ
ขอบคุณครับ

บันทึกการเข้า
new_pedal
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 1416



ดูรายละเอียด เว็บไซต์ อีเมล์
« ตอบ #339 เมื่อ: กุมภาพันธ์ 26, 2012, 11:06:15 PM »

ใข้ไอซีรหัสตามหลังด้วย T หรือ TF ครับ

> LM3886T = ตัวถังเป็นแบบ Non-Isolated คือจะต่อกับขาไฟลบของไอซี
ดังนั้นเวลาติดแผ่นระบายความร้อนจึงต้องใส่ฉนวนเพื่อกันการลัดวงจร
ถ้าไม่ใส่หรือใส่ไม่ดี ไฟลบมันจะลัดวงจรลงกราวนด์ได้ครับ

> หรือเวลาปิดฝาแล้วมันไปสัมผัสกับจุดที่มีไฟอยู่
บันทึกการเข้า

tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #340 เมื่อ: กุมภาพันธ์ 27, 2012, 09:14:08 AM »

ครับน้านิว... ผมลองใช้ไขควงวัดไฟ วัดตรงกราวด์
ทั้ง Power Amp และ Per Amp ไฟตรงไขควงวัดไฟสว่างตลอด
มันต้องไม่ติดใช่ไหมครับ น่าจะไฟลัดดวงจร เพราะผมดูแล้วครับเวลาปิดฝา
ตัว powerAmp ลอยอยู่ไม่ไปโดนกับตัวไหนเลยครับ
ผมไม่ได้ใส่ฉนวนเพื่อกันการลัดวงจรครับ ฉนวนกันการลัดวงจร
ที่น้าว่ามันเป็นน้ำยาสีขาวคล้ายซีลิโคนใช่หรือเปล่าครับ

ขอบคุณมากครับน้านิว
บันทึกการเข้า
new_pedal
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 1416



ดูรายละเอียด เว็บไซต์ อีเมล์
« ตอบ #341 เมื่อ: กุมภาพันธ์ 27, 2012, 09:55:52 AM »

> มันเป็นแผ่นฉนวนที่รองระหว่างไอซีกับแผงระบายความร้อน
เพื่อกันไม่ให้ตัวถังไอซีไปสัมผัสกับแผงระบายความร้อน
โดยจะมีแหวนพลาสติคเพื่อรองน็อตด้วย คล้ายๆในรูปครับ
ซิลิโคนสีขาวใช้ทาเพื่อให้มันนำความร้อนได้ดีขึ้นครับ

>ลองตรวจสอบโดยถอดแผงระบายความร้อนจากตัวกล่อง
แล้วใช้มิเตอร์วัดไฟ ขั้วลบจับที่แผงระบายความร้อน ขั้วบวกจับกราวนด์
ถ้ามีไฟแสดงว่าท่านจะต้องหาแผ่นฉนวนมาใส่ครับ

บันทึกการเข้า

tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #342 เมื่อ: กุมภาพันธ์ 27, 2012, 10:42:05 AM »

คุณZANK ผมไม่ได้อ่านกระทู้ที่ท่านขอวงจรเลยครับ ต้องขอโทษด้วยครับ
พึ่งเห็นเดี๋ยวจัดให้ครับ แต่จะชัดหรือเปล่าไม่รู้ครับเพราะผมต้องแปลงไฟล์ไม่ให้เกิน 100k
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #343 เมื่อ: กุมภาพันธ์ 27, 2012, 10:43:05 AM »

layout
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #344 เมื่อ: กุมภาพันธ์ 27, 2012, 10:44:04 AM »

อีก1
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #345 เมื่อ: กุมภาพันธ์ 27, 2012, 10:54:53 AM »

น้านิวครับ... ฉนวนกันการลัดวงจร ถ้าผมหาพลาสสติก
มาดัดแปลงทำเองได้ไหมครับ เอามารองตรงไอซีกับฝา และน๊อตด้วย หรือโฮมโปรมีขายหรือเปล่าครับ
ตรงรูน๊อตของหม้อแปลงต้องหาพลาสสติกมารองด้วยหรือเปล่าครับ

ขอบคุณครับน้า
บันทึกการเข้า
new_pedal
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 1416



ดูรายละเอียด เว็บไซต์ อีเมล์
« ตอบ #346 เมื่อ: กุมภาพันธ์ 27, 2012, 12:06:45 PM »

น้านิวครับ... ฉนวนกันการลัดวงจร ถ้าผมหาพลาสสติก
มาดัดแปลงทำเองได้ไหมครับ เอามารองตรงไอซีกับฝา และน๊อตด้วย หรือโฮมโปรมีขายหรือเปล่าครับ
ตรงรูน๊อตของหม้อแปลงต้องหาพลาสสติกมารองด้วยหรือเปล่าครับ

ขอบคุณครับน้า

ไม่แนะนำให้ใช้ระยะยาวครับ
ให้หาซื้อตามร้านอิเล็กทรอนิคส์เอาที่มันใช้งานเฉพาะจะดีกว่า
ที่เคยซื้อเป็นแผ่นไมก้าแบบ ใส กับแผ่นยยางซิลิโคนแบบทึบครับ


ส่วนตัวหม้อแปลงไม้ต้องใส่ครับ
บันทึกการเข้า

tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #347 เมื่อ: กุมภาพันธ์ 27, 2012, 12:49:19 PM »

ครับน้า... ขอบคุณครับ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #348 เมื่อ: กุมภาพันธ์ 28, 2012, 11:38:16 AM »

น้านิวครับ ไอซีของผมที่ใส่ไปเป็น LM3886T ครับ
น่าจะเป็นอย่างที่น้าบอกครับว่า

LM3886T = ตัวถังเป็นแบบ Non-Isolated คือจะต่อกับขาไฟลบของไอซี
ดังนั้นเวลาติดแผ่นระบายความร้อนจึงต้องใส่ฉนวนเพื่อกันการลัดวงจร
ถ้าไม่ใส่หรือใส่ไม่ดี ไฟลบมันจะลัดวงจรลงกราวนด์ได้ครับ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #349 เมื่อ: กุมภาพันธ์ 29, 2012, 10:05:25 AM »

น้านิวครับ... ฉนวนยังหาซื้อไม่ได้เลย เดี๋ยววันเสาร์-อาทิตย์
ถ้าว่างจะไปหาซื้อที่บ้านหม้อครับ

ขอถามอีกหน่อยครับ ผมต่อแจ็คหูฟังจากลำโพงได้เลยหรือเปล่าครับ
หรือต้องต่อผ่านวงจรอะไรหรือเปล่า เพื่อให้เสียงที่ออกจากหูฟังมัน Smooth
จะบอกยังไงดี... ให้มันไม่ดังมากจนเกินไปครับ

ขอบคุณครับ
บันทึกการเข้า
new_pedal
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 1416



ดูรายละเอียด เว็บไซต์ อีเมล์
« ตอบ #350 เมื่อ: กุมภาพันธ์ 29, 2012, 01:23:22 PM »

น้านิวครับ... ฉนวนยังหาซื้อไม่ได้เลย เดี๋ยววันเสาร์-อาทิตย์
ถ้าว่างจะไปหาซื้อที่บ้านหม้อครับ

ขอถามอีกหน่อยครับ ผมต่อแจ็คหูฟังจากลำโพงได้เลยหรือเปล่าครับ
หรือต้องต่อผ่านวงจรอะไรหรือเปล่า เพื่อให้เสียงที่ออกจากหูฟังมัน Smooth
จะบอกยังไงดี... ให้มันไม่ดังมากจนเกินไปครับ

ขอบคุณครับ

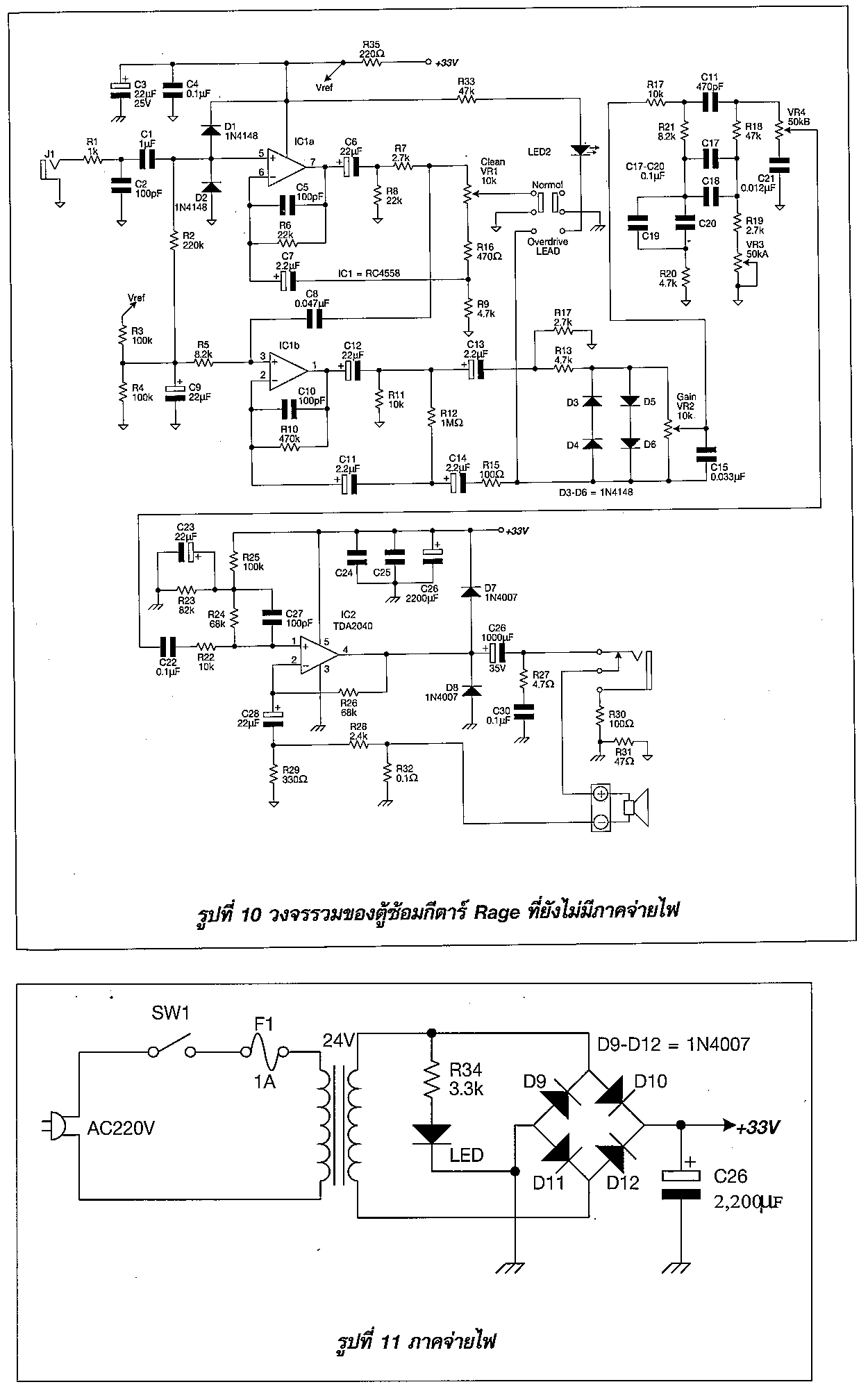

ลองต่อง่ายๆแบบวงจร Rage 158 ดูครับ
ใส่ตัวต้านทาน 100 โอห์ม 1วัตต์ ขึ้นไป
ต่ออนุกรมกับแจ็คหูฟัง ครับ






บันทึกการเข้า

tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #351 เมื่อ: กุมภาพันธ์ 29, 2012, 01:55:16 PM »

ขอบคุณครับ
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #352 เมื่อ: มีนาคม 05, 2012, 11:41:10 AM »

พี่ธนาครับ
ของพี่เอาเอฟเฟกใส่เข้าไปเนี่ย  ต้องเเยกหม้อเเปลงกันไหมครับ  หรือพ่วงจากไฟวงจรเเอมป์มาใช้เลยครับ  มีวงจร regulator ด้วยไหม
ละเสียงเวลาเร่งดังๆหน่อยเนี่ย  มันหอนหรือฮัมไหมครับ
พอดีผมเอาเอฟเฟกใส่เข้าเเอมป์เเล้วมันฮัมเเรงมาก  ทั้งๆที่ใส่ regulator   หรือผมควรหาหม้อเเปลงมาใส่เฉพาะของมันดีครับ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #353 เมื่อ: มีนาคม 05, 2012, 12:40:28 PM »

ใช้หม้อแปลงลูกเดียวเลยครับ ที่ไฟเข้า 220v ออกหลายค่าเลยครับ
24-0-24 และ 0-6-9-12v ผมก็พ่วงไฟ 12v ที่จ่ายเข้าปรีแอม์ปเข้าวงจร regulator ของคุณนรินทร์
ออก 9v DC จ่ายเข้าเอ็ฟเฟ็กครับ เวลาเปิดวอรุ่มสุดก็ไม่หวีดไม่หอนนะ แต่ถ้าฮัมมีนิดหน่อยครับ
แต่ยังประกอบฝาไม่ได้กลัวมันรัดวงจรครับ เพราะผมเอาที่ระบายความร้อนไว้ข้างนอก ฝามันก็เลย
คั้นกลางระหว่างไอซี กับแผงระบายความร้อน ซื้อฉนวนมาแล้วแต่ว่าฉนวนมันต้องคั้นระหว่างไอซีกับแผง
ระบายความร้อน กะว่าจะเจาะฝากล่องครับ เลยยังไม่เสร็จ แต่ก็เปิดฝาเล่นได้ครับ
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #354 เมื่อ: มีนาคม 05, 2012, 01:14:41 PM »

ใช้หม้อแปลงลูกเดียวเลยครับ ที่ไฟเข้า 220v ออกหลายค่าเลยครับ
24-0-24 และ 0-6-9-12v ผมก็พ่วงไฟ 12v ที่จ่ายเข้าปรีแอม์ปเข้าวงจร regulator ของคุณนรินทร์
ออก 9v DC จ่ายเข้าเอ็ฟเฟ็กครับ เวลาเปิดวอรุ่มสุดก็ไม่หวีดไม่หอนนะ แต่ถ้าฮัมมีนิดหน่อยครับ
แต่ยังประกอบฝาไม่ได้กลัวมันรัดวงจรครับ เพราะผมเอาที่ระบายความร้อนไว้ข้างนอก ฝามันก็เลย
คั้นกลางระหว่างไอซี กับแผงระบายความร้อน ซื้อฉนวนมาแล้วแต่ว่าฉนวนมันต้องคั้นระหว่างไอซีกับแผง
ระบายความร้อน กะว่าจะเจาะฝากล่องครับ เลยยังไม่เสร็จ แต่ก็เปิดฝาเล่นได้ครับ

ออ  ไอซีของพี่เขาห้ามเอาลงกราวน์ใช่ไหมครับ...
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #355 เมื่อ: มีนาคม 05, 2012, 01:51:23 PM »

ใช่ครับ... น้านิวบอกไว้ครับ เพราะหม้อแปลงไหม้ไปตัวนึงแล้ว
ตัวที่2 เกือบมีกลิ่นไหม้ ไม่รู้ยังใช้ได้หรือเปล่า
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #356 เมื่อ: มีนาคม 05, 2012, 08:06:51 PM »

ผมพอรู้ละครับทำไมมันจี่
ไม่เกี่ยวกับเอฟเฟกเท่าไหร่  เเต่เพราะเสียงคลีนมันมีเสียงซู่...นิดๆเลยทำให้เสียงเเตกมันรบกวนมากขึ้นครับ
ยังไม่เเน่ใจเลยว่ามันเกี่ยวกับกราวน์หรืออะไรกันเเน่  ทั้งๆที่มันเป็น Hum
« แก้ไขครั้งสุดท้าย: มีนาคม 06, 2012, 03:25:20 AM โดย birser » บันทึกการเข้า
assassin302_arm
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 313


ดูรายละเอียด อีเมล์
« ตอบ #357 เมื่อ: มีนาคม 07, 2012, 06:12:28 AM »

ภาคปรีแอมป์  เวลาปรับ มีผลมากน้อยเท่าไหร่ครับ  ของผม
       ปรับ vollum  ไม่มีผลเลยครับ
       ปรับ Bass ถ้าจะเห็นผล  ต้องหมุนสุด
       Mid กับ treble  เห็นผลดี
ต้องเช็คตรงส่วนไหนบ้างครับ   ใส่อุปกรณ์ถูกหมด

ส่วนภาค  power ไม่มีปัญหา
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #358 เมื่อ: มีนาคม 07, 2012, 11:00:13 AM »

ภาคปรีแอมป์  เวลาปรับ มีผลมากน้อยเท่าไหร่ครับ  ของผม
       ปรับ vollum  ไม่มีผลเลยครับ
       ปรับ Bass ถ้าจะเห็นผล  ต้องหมุนสุด
       Mid กับ treble  เห็นผลดี
ต้องเช็คตรงส่วนไหนบ้างครับ   ใส่อุปกรณ์ถูกหมด

ส่วนภาค  power ไม่มีปัญหา


ลองดูดีๆครับ   vol   กับ bass  ส่วนมากเขาจะใช้เเบบ  A นะครับ   ถ้าใช้เเบบ B เปิดนิดเดียวก็ดังพรวดพราดเเล้ว
เเบบ A จะค่อยๆเห็นผล  เช่น vol จะค่อยๆดังทีละน้อยๆ   ถ้าเเบบ B เปิดมาก็ดังละไม่ค่อยละเอียดเท่าไหร่   เพราะฉะนั้นต้องเลือกเเบบ VR ให้เหมาะสมครับ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #359 เมื่อ: มีนาคม 07, 2012, 11:24:01 AM »

ของผมปกตินะครับ ทั้ง vol / bass / treble / mid
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #360 เมื่อ: มีนาคม 07, 2012, 09:26:56 PM »

พี่ครับ  ของผมเอาเอฟเฟกใส่เเบบนี้ตำเเหน่งนี้  มีส่วนทำให้จี่หรือฮัมรบกวนไหมครับ
อย่างที่ผมว่า  แก้ไม่ตกครับ
ต้องเปิดเเตกอ่อนๆ   เปิดเเรงๆเวลาลด vol กีต้าร์สัญญาณรบกวนดังกว่าตอนเปิด vol กีต้าร์สุดซะอีก  ทั้งๆที่ตอนเอาใส่กล่องเอฟเฟกเหยียบ  สัญญาณรบกวนน้อยมากน้อยโคตรๆครับ
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #361 เมื่อ: มีนาคม 08, 2012, 09:55:58 AM »

พี่ว่าหม้อแปลงไม่น่าเกี่ยวนะครับ สายกราว์นของเอฟเฟ็ก
จั๊มกับกราว์นของปรีแอม์ปหรือเปล่าครับ ของพี่จะเอากราว์นเอฟเฟ็ก
ต่อกับกราว์นปรีแอม์ปครับ หรือรอผู้รู้ท่านอื่นนะครับ อาจจะเป็นน้านิว
มาช่วยตอบให้
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #362 เมื่อ: มีนาคม 08, 2012, 10:34:41 AM »

พี่ว่าหม้อแปลงไม่น่าเกี่ยวนะครับ สายกราว์นของเอฟเฟ็ก
จั๊มกับกราว์นของปรีแอม์ปหรือเปล่าครับ ของพี่จะเอากราว์นเอฟเฟ็ก
ต่อกับกราว์นปรีแอม์ปครับ หรือรอผู้รู้ท่านอื่นนะครับ อาจจะเป็นน้านิว
มาช่วยตอบให้

ผมเอากราวน์เอฟเฟกต่อกับถังกล่องอะครับ  ซึ่งกะคือกราวน์เดียวกันทั้งหมดเพราะผมก็เอาไฟมาจากภาคปรีอยู่เเล้ว  15V > regulator > effect ครับ

เดี๋ยวว่างๆจะถ่ายคลิปความผิดปกติ  เเละการต่อในตัวถังมาให้ดูครับ
« แก้ไขครั้งสุดท้าย: มีนาคม 08, 2012, 11:31:06 AM โดย birser » บันทึกการเข้า
peeming
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 413


ดูรายละเอียด
« ตอบ #363 เมื่อ: มีนาคม 08, 2012, 03:04:50 PM »

อยากฟังเสียงจัง
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #364 เมื่อ: มีนาคม 09, 2012, 07:06:59 PM »

อยากฟังเสียงจัง

แอมป์ที่ผมพูดคือเเอมป์เดิมของผมอะครับไม่ใช่ 3886 กระทู้นี้ อิอิ
ที่จะอัดมาให้ดูคือ ผมเอาเอฟเฟกใส่ตู้เเต่มันหอน  เเละฮัมอะครับ

ตอนนี้ไมค์โดนทุบไปละ 55  เลยไม่รู้จะเอาไรมาอัดละครับ
« แก้ไขครั้งสุดท้าย: มีนาคม 09, 2012, 07:42:20 PM โดย birser » บันทึกการเข้า
j-laylice
ตะกั่ว
**
ออฟไลน์ ออฟไลน์

กระทู้: 14


ดูรายละเอียด อีเมล์
« ตอบ #365 เมื่อ: พฤษภาคม 20, 2012, 09:22:59 AM »

สอบถามหน่อยครับ ผมทำแล้วมันมันดังอะครับ ผมลองแยกภาคปรีต่อกกับแอมนอกแล้วดังครับ  ผมไม่แน่ใจว่าภาคพาวเวอร์มีปัญหาหรือปล่าว
หม้อแปลงภาคพาวเวอร์ผมใช้ 18-0-18 มันใช้ได้ไหมครับ  แล้วผมเอาboss me25 ต่อตรงเข้าพาวเวอร์เพื่อทดสอบได้ไหมครับ เพราะมันเป็นปรีแอมป์อยู่แล้ว

รบกวนตอบให้ผมหน่อยนะครับย ผมเพิ่งทำเป็นตัวแรกครับ ไม่ค่อยมีความรู้
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #366 เมื่อ: พฤศจิกายน 09, 2012, 01:12:58 PM »

ถามพี่ tana ว่า
ใช้กล่องขนาดเท่าไหร่ครับ   ผมกำลังจะทำครับ  เล่นของใหญ่ไปเลย  ตอนเเรกจะทำอันเล็กจิ๋วก็เสียดายเวลา   หัดเล่นของใหญ่เลยดีกว่า

เเต่อยากทำเเบบเอาฮีตเซิ้งไว้ด้านใน  ไม่รู้จะต้องใช้กล่องเบ่อเร้อรึเปล่าครับ

ละ 50W นี่มันเเรงมากไหมครับ สำหรับพี่ๆ   ผมยังคาดเดาไม่ถูกเลย
เเต่เห็นเพื่อนผมมันทำ 100W มอสเฟตก็ไม่รู้สึกดังมากเท่าไหร่  สงสัยเป็นลำโพง 8 โอม
(ผมก็จะค่อยๆทำเเอมป์ไป  พอเสร็จเเล้วค่อยทำตู้ 2X12 ก็พออะครับ)
บันทึกการเข้า
tana
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 469



ดูรายละเอียด
« ตอบ #367 เมื่อ: พฤศจิกายน 09, 2012, 02:40:14 PM »

น้อง birser ครับ พี่ใช้กล่องไม่ใหญ่มากครับ ประมาณ ยาว 23 ซม. ลึก 21ซม.
ถ้าจะเอาฮีสซิ้งไว้ข้างใน คงต้องใหญ่กว่านี้หน่อย เสียงพี่ว่าดังมากนะครับ
พี่ต่อเข้าลำโพงแอมป์ ขนาด 4 นิ้ว สำหรับกล่องดูที่นัฐพงษ์ครับ มีหลายขนาดครับ
บันทึกการเข้า
birser
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 879



ดูรายละเอียด อีเมล์
« ตอบ #368 เมื่อ: กุมภาพันธ์ 24, 2013, 01:39:32 AM »

ถามหน่อยนะครับพี่ๆ

ถ้าผมจพทำ เพาเวอร์สองตัว ให้ได้สัก 100 กว่าวัตต์ (เเบบสะเตอริโอ )
 ต้องต่อกับลำโพงพ่วงเเบบไหนครับ  ต่อเเบบโมโนกีต้าร์ปกติ
กลัวว่าต่อขนาดเเล้วมันจะอันตรายครับ
ถามผู้รู้ เพาเวรอืสองตัว ต่อลำโพงโมโนยังไงให้ได้วัต์ที่ เพาเวอรืรวมกันครับ  ขนานได้เลยหรือมีวิธีอื่นอีกครับ
บันทึกการเข้า
Teddy
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 480



ดูรายละเอียด อีเมล์
« ตอบ #369 เมื่อ: มีนาคม 04, 2013, 11:37:13 AM »

ลองทำภาคเมนแอมป์ NX Power Amp ตัวนี้ ไปใช้กับ PreAmp From Hell เสียงหนักแน่นดีครับ....แต่ต้องแก้ไขจุดต่อไฟเข้า 24 VAC  ที่ Layout นิดหน่อย เพราะเส้นบนมันสลับกับ 0 โวลท์(Ground) อยู่
« แก้ไขครั้งสุดท้าย: มีนาคม 07, 2013, 03:30:14 PM โดย Teddy » บันทึกการเข้า
Jinoizz
เงิน
***
ออฟไลน์ ออฟไลน์

กระทู้: 34


Yeahh ...

poppo116@hotmail.com
ดูรายละเอียด
« ตอบ #370 เมื่อ: พฤษภาคม 05, 2013, 04:34:32 PM »

ผมมีหม้อแปลงเก่า 12v 1.5A  สามารถนำมาใช้กับภาค Preamp ได้ไหม๊ครับ  ?
กลัวกระแสไม่พอ
บันทึกการเข้า
Teddy
เพชร
*****
ออฟไลน์ ออฟไลน์

กระทู้: 480



ดูรายละเอียด อีเมล์
« ตอบ #371 เมื่อ: พฤษภาคม 10, 2013, 08:18:25 AM »

ผมมีหม้อแปลงเก่า 12v 1.5A  สามารถนำมาใช้กับภาค Preamp ได้ไหม๊ครับ  ?
กลัวกระแสไม่พอ
ใช้ได้ ไม่มีปัญหาครับ  ภาคปรีแอมป์กินไฟน้อย ปกติใช้ 500-800 mA ก็เกินพอแล้ว
บันทึกการเข้า
หน้า: 1 ... 3 4 [5]   ขึ้นบน
  พิมพ์

กระโดดไป:

Powered by MySQL Powered by PHP Powered by SMF 1.1.2 | SMF © 2006-2007, Simple Machines LLC | Thai language by ThaiSMF Valid XHTML 1.0! Valid CSS!
